卧龙隆重推出压裂橇驱控系统解决方案

Date | 2022.06.30

在全球双碳背景下,页岩天然气开采已成为能源利用的重点领域。作为页岩气开采的关键设备,采用电驱动方式的压裂橇装置,因其具有低碳、高效、体积紧凑等优势代表了发展方向。卧龙作为石油石化领域动力解决方案供应商,推出全套压裂橇电机驱控系统解决方案。


01 解决方案

页岩气压裂橇电机驱控系统能够驱动压裂泵向页岩层注入液体,为页岩气压裂开采提供动力,其主要设备动力机(电机)、变频器与执行机构(压裂橇)采用集成化设计和模块式结构,具有完备的变频运行、保护、监控等功能。

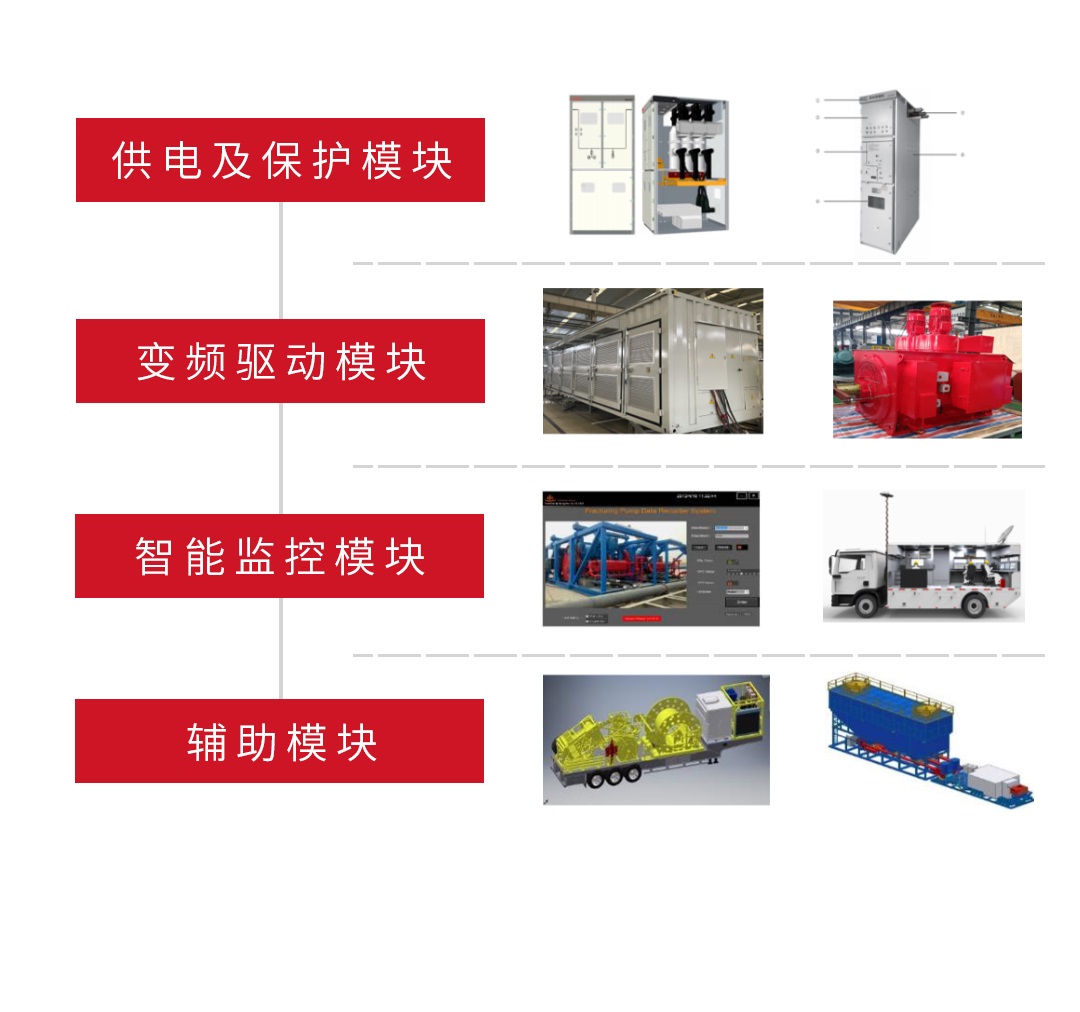

02 系统组成

供电及保护模块:高压开关柜、PT柜、降压变压器、储能接入柜

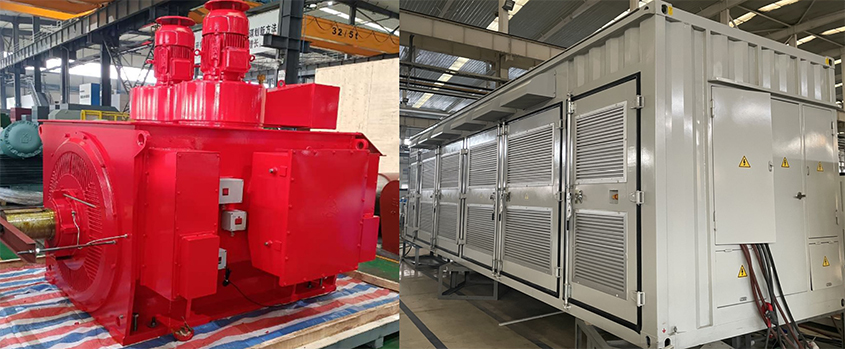

变频驱动模块:中压变频器、中压电机

智能监控模块:上位机单元、智能监控单元

辅助模块:低压变频器、低压电机

(注:混砂橇、供液橇等使用)




03 系统功能

卧龙压裂橇电机驱控系统解决方案,满足页岩气开采“电动、数控、绿色、智能”的需要,主要功能包括:

1、 系统电气监控和配电保护:将现场电源转化为设备所需电制,实现电气保护、连锁和监控功能。

2、 根据压力泵工况变频运行:对变频器调节和控制,适配大负载启动、适时变工况运行,保证作业的同时实现能耗最优,完美替代传统柴油机组,消除排放,改善运行环境。

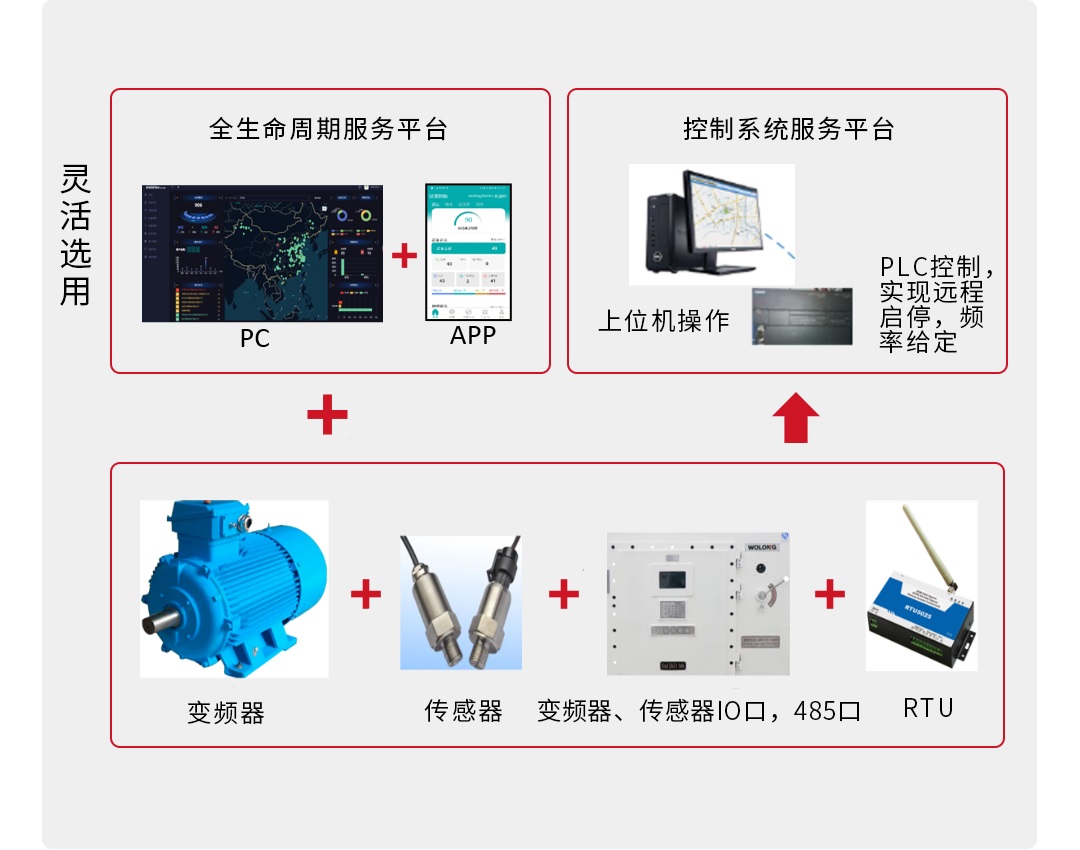

3、 数字化远程监控服务:通过精准感知和远程传输,对系统所属设备的电气、温度、振动、压力等变量的运行状态监测并诊断,降低现场维护负荷,提高作业率。

4、 适应野外复杂环境。采用标准集装箱橇装设计,实现系统可移动、易运输功能。采用特殊的降尘舱设计,适应野外风沙条件下的运行要求。

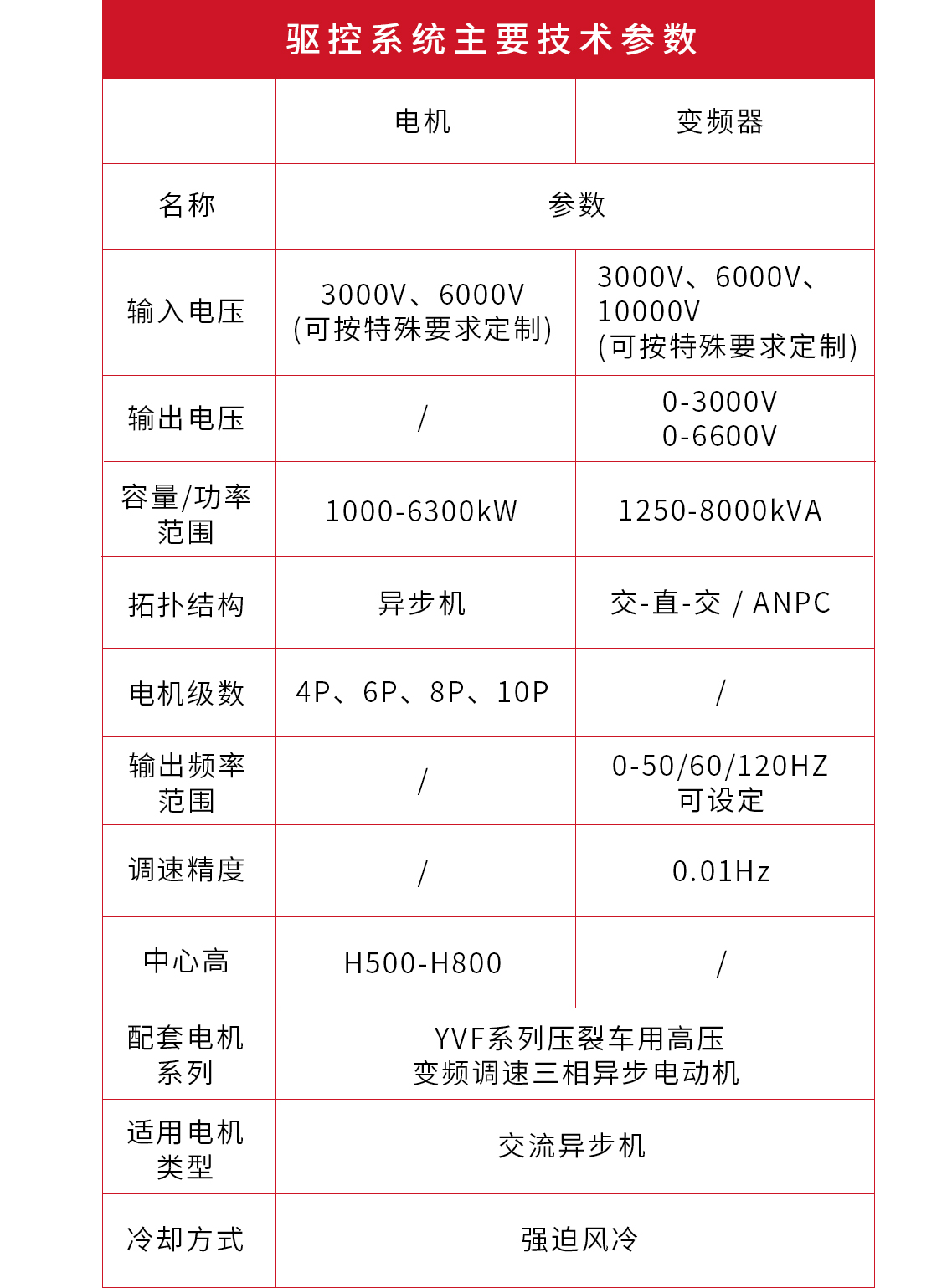

04 技术参数



05 卧龙优势

1、拥有院士工作站、博士后工作站、国家级企业技术中心。

2、电机及驱控设备成套开发,一站式成套供货,方便客户实现系统级全生命周期服务。

3、系统内部配有降尘仓等防护措施,防尘防雨,应对复杂野外环境,提供高可靠保障。

4、成套设备具有体积小、排放低、效率高、稳定可靠、便于移动部署等优势。
