船舶如何在港口实现绿色供电?

Date | 2022.06.30

越来越严格的港口排放管理规则,对船舶岸电设施建设和使用提出了更高要求,作为船舶岸电的头部供应商,卧龙对港口岸基电源需求有完美的解决方案和运行业绩,助力绿色港口发展。


01 解决方案

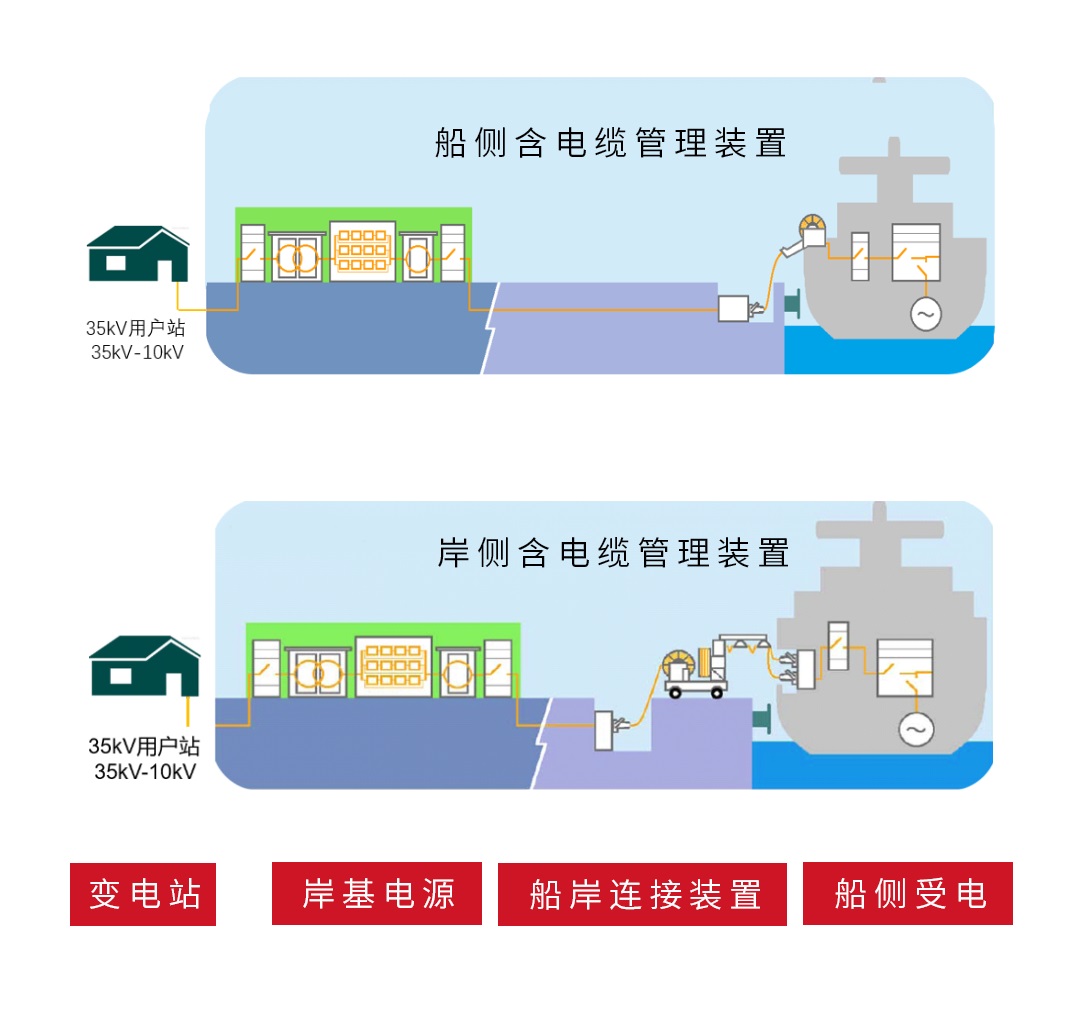

岸基电源系统为船舶靠岸后提供电源,岸上电网经过变换适配后,能够为各类电制和供电要求的船型提供停泊的可靠电力供应,并完成计量、监控等功能。系统可提供适配船舶所需的400V/50Hz、6kV/50Hz、10kV/50Hz,440V/60Hz、6.6kV/60Hz、11kV/60Hz 等多种电制。


02 系统组成

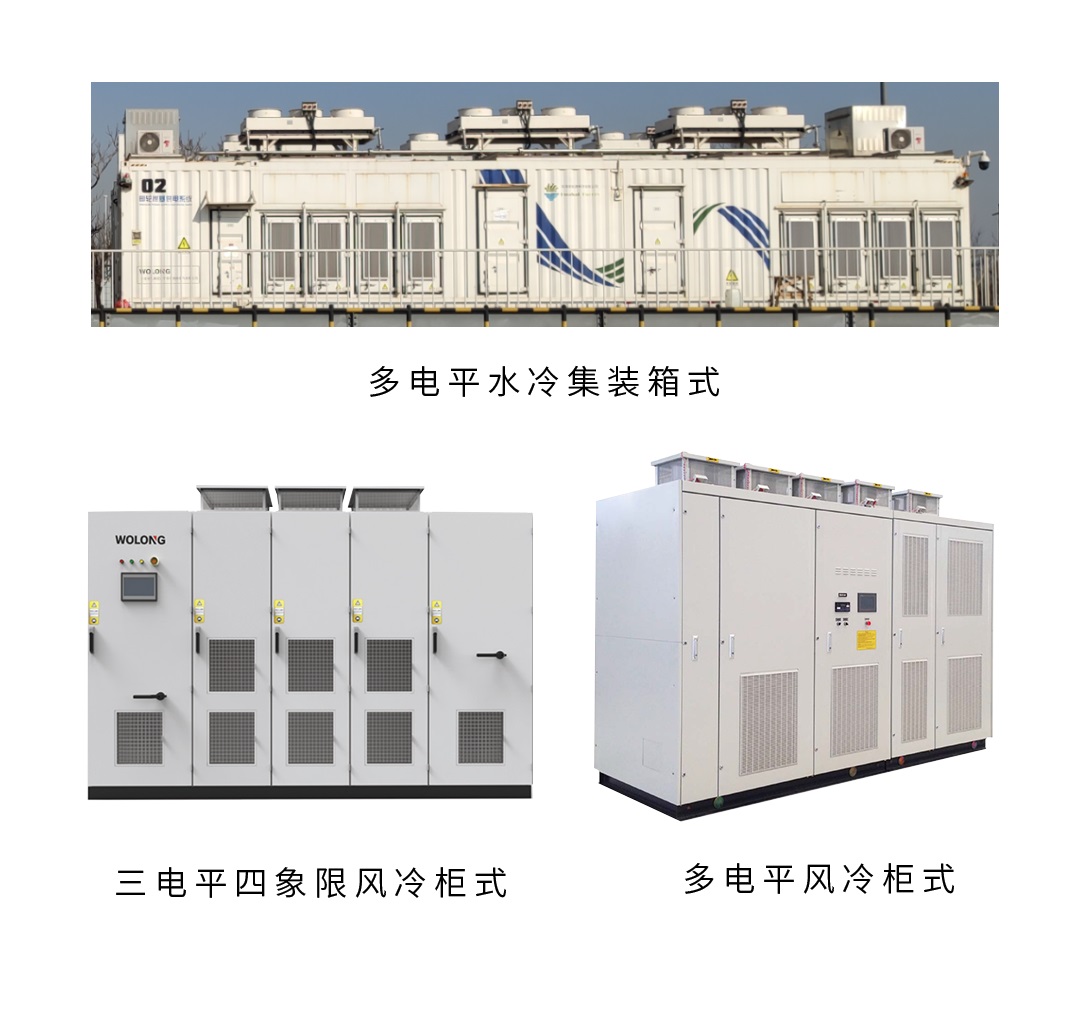

配电保护模块:输入开关柜、输入变压器、输出变压器、输出开关柜

电源变换模块:变频单元、滤波单元、辅助单元

智能监控模块:监控单元、保护和计量单元

船岸连接模块:电缆、插座箱、电缆管理装置



03 系统功能

1、 可提供输出为直流、交流的各种电制。

2、 可提供储能接口,通过快速插头接入岸电直流母线,主动力电源失电时维持为船舶供电。

3、 产品具有设备尺寸小、功率密度高、易于安装与维护等特点。

4、 适应码头高盐雾、高湿、高腐蚀性等恶劣的环境。

5、 系统具有高的动态响应能力,匹配船舶负载需求。



04 技术参数

额定容量:0.4MVA~20MVA

额定输入电压:400V/6kV/10kV(±10%)

额定输入频率:50Hz(±10%)

输出电压:440V/6.6kV/11kV可调

输出频率:50/60Hz可调

输出电压THD:≤3%

输入电流THD:≤4%

过载能力:120% 60s,150%3s可定制

总效率:≥95%

输入功率因数:≥95%

输出电压不平衡度:≤3%

稳态电压/频率变化:-2%~2%,-1%~1%

瞬态电压/频率变化:-15%~20%,10%~10%

电压/频率恢复时间:≤0.5s

冷却方式:水冷/风冷

噪音等级:≤85dB

防护等级:IP20,IP54可定制

海报高度:<1000m

运行环境:环境温度0~40℃

设备工作制:满载连续运行


05 卧龙优势

1、 提供多种方案选择适配,可依据拓扑方式、能量回馈方式、散热方式、产品结构方式等需求提供最优配置方案。

2、 具有全面的岸电专项功能处理方案,如安全回路保护、逆功率处理、等电位处理、变压器浪涌抑制、无缝切换等多项岸电系统功能。

3、 EPC工程总包经验丰富,为岸基电源系统的设计、采购、制造、建设、运营提供工程化的全套解决方案。

4、 智能监控系统一体化开发,具有历史数据查询、曲线记录、事件追忆、电量报表和远程网络监控等功能,对系统设备实现全生命周期管理。

5、 软实力领先,为岸电标准委员会副主任委员单位,参与多项标准编制,参与岸电课题的国家重大专项课题,获得中国机械工业科学技术奖一等奖。
