卧龙全面推出智慧汽改电系统解决方案

Date | 2022.06.16

压缩机和风机等由汽轮机驱动的情况在以化工行业为主的应用场合普遍存在,在提高能效、降低碳排放的背景下,由汽轮机驱动改进为电机驱动的需求愈发迫切。



由于物理原理的差异,从热功率输入端开始,由电网供电的电机驱动效率远高于小型汽轮机驱动,近年来随着大功率电机和驱动控制技术进步,这种优势越发显著。随着入网新能源发电的比重进一步提高,采用电机驱动的系统碳排放水平未来还会进一步降低。



卧龙电驱在化工行业拥有数十年的运行和服务经验,丰富的产品线已在各种过程工艺动力系统中获得广泛应用。针对汽改电的发展趋势,卧龙在深刻理解行业需求的基础上,结合多年技术积累和产品迭代,推出了覆盖不同功率等级和应用需求的从电气、驱动、电机到自动化的完整系统解决方案。


01 解决方案

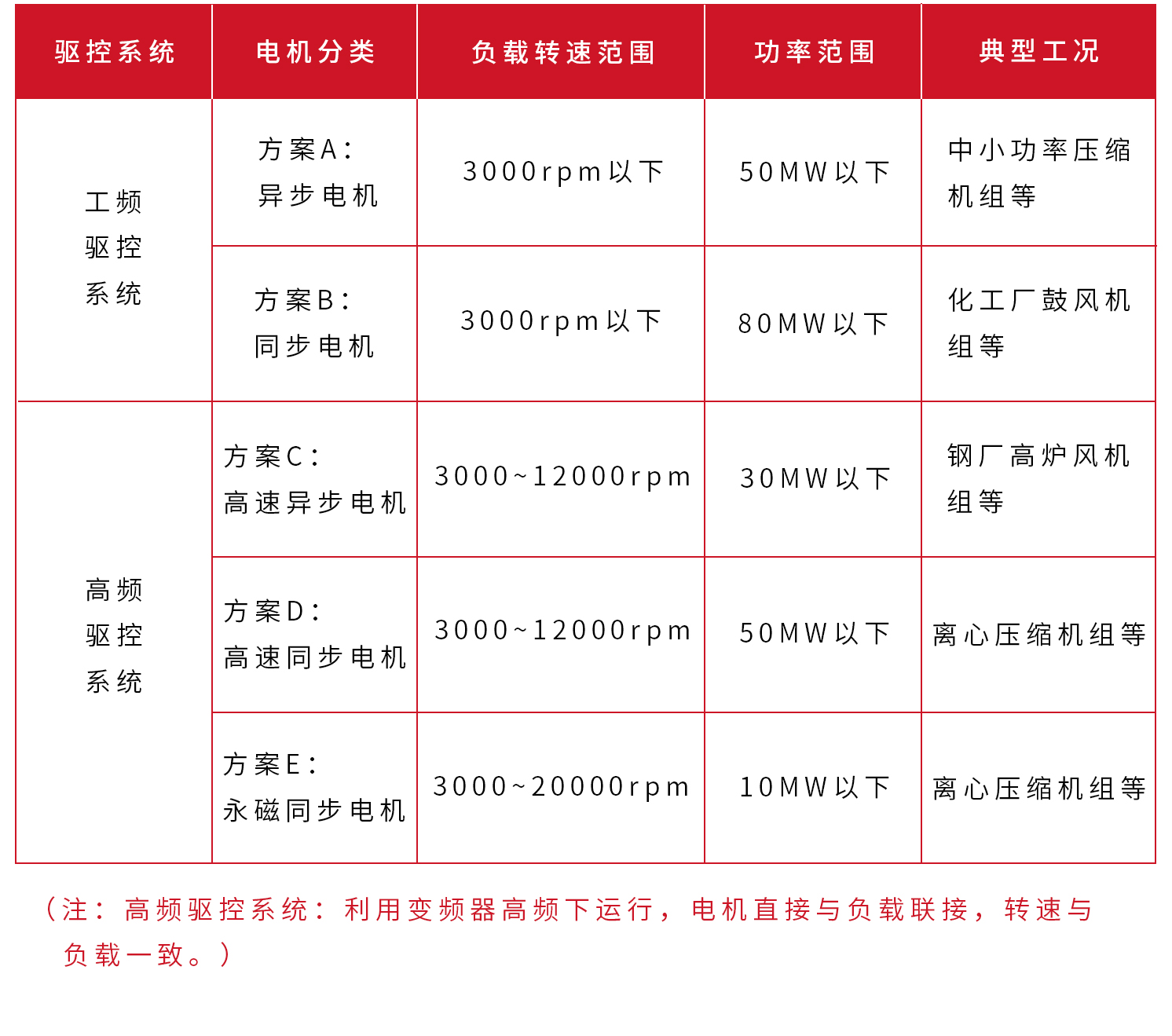

根据不同需求范围,可提供不同类成套解决方案,能够满足容量80000kW以下,或者转速20000rpm/min以下的负载驱动要求,匹配不同的压缩机负载工艺需求。

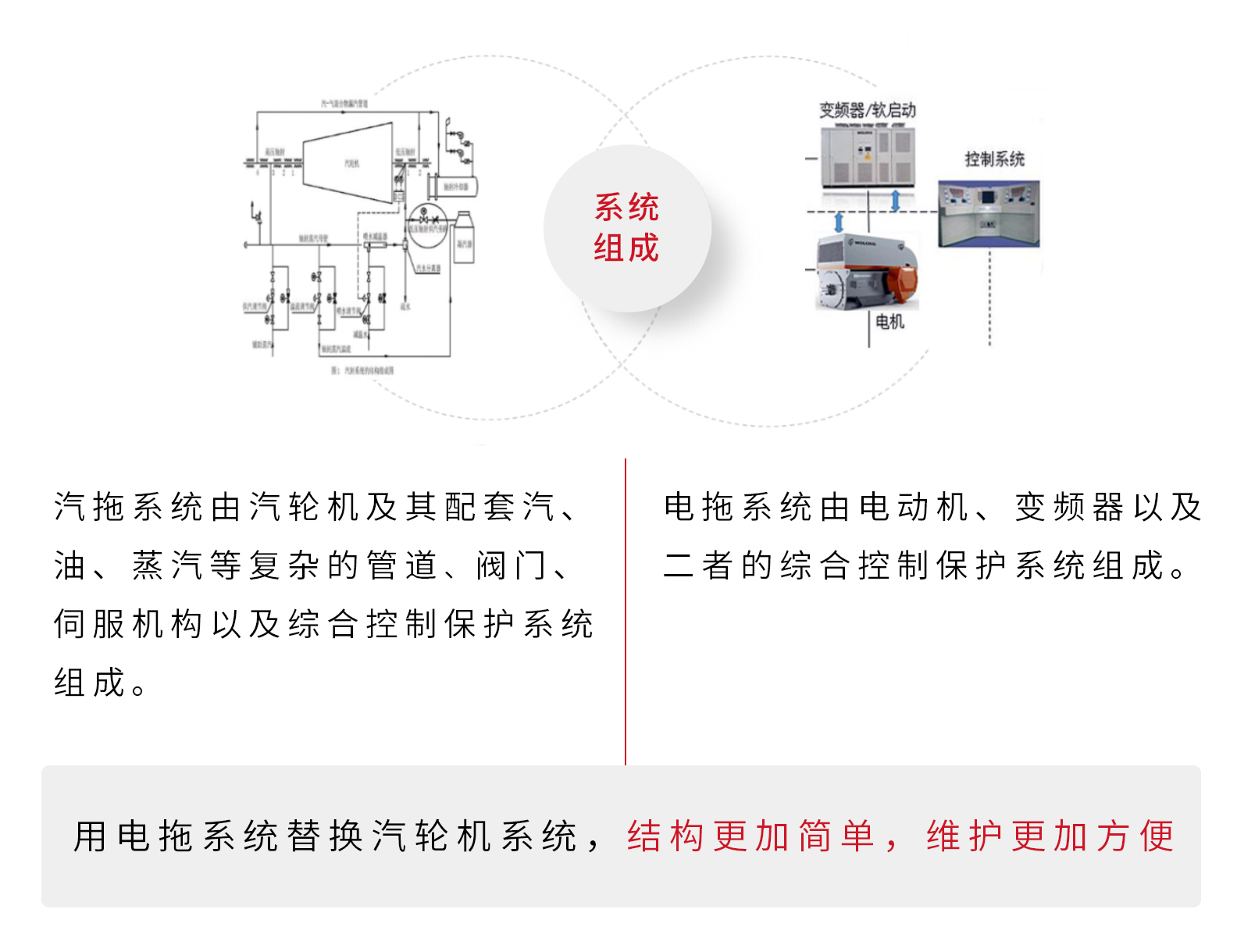

汽拖系统与电拖系统对比



02 系统组成

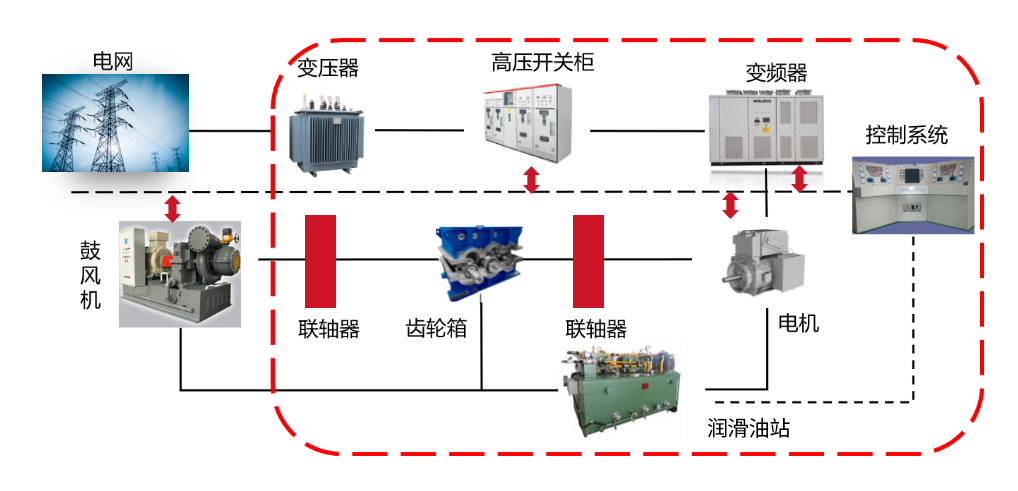

电机驱动系统主要由电机、变频器、变压器及控制系统等组成,取代原系统汽轮机组中汽轮机及其水、油、汽等系统,结构更加简单,维护更加方便。



03 系统功能

全新汽改电驱动控制系统,电机与控制系统一体化设计,满足高效、节能、安全的需求,主要功能有:

l高度集成,多重保护,人机交互友好,运行无忧。可设置过电压、过电流、欠电压、缺相、短路、超频、失速(同步机)、反转、过载、过热、瞬时断电、通讯故障等多重安全保护功能。

l对电机和电网无谐波干扰,无电缆联接长度限值,电机受共模电压及dV/dt应力影响较小。

l控制单元不会引起电机谐振,转矩脉动小于0.1% ;可实现矢量控制与逻辑控制。

l高效节能,减少碳排放,综合系统效率提升10% ~ 40%,系统简单、减少占地、故障点少,更可靠、更易维护,智能控制, 启动性能好、运行效率高。


04 卧龙优势

为用户提供从系统设计,到科学实施,再到贴心交付,全套EPC总包式服务,实现对用户一站式服务

01 系统设计

机组轴系扭振计算(含机组的变频启动计算及轴系临界转速计算)

电网参数,容量分析

高速电机选型及底座设计

联轴器、飞轮选型及设计

驱动设备选型:变频器/软启动器

配套高、低开关柜、新增仪表选型设计

机组控制系统选型及软硬件设计:重新设计控制系统;原控制系统改造

与用户集中控制系统通讯

改造施工组织机构设计

改造施工方案编制

02 科学实施

设备生产制造及采购

施工设备及仪器准备

现场安全环境因素分析

施工前安全培训与技术交底

施工主要内容:拆除汽轮机以及相关蒸汽管路、阀门;电机、底座及附属设备安装施工;驱动系统、控制柜、开关柜等安装施工;

系统整体调试

03 贴心交付

现场操作使用培训

验收、交付使用

售后维修、维护

改造升级

设备运行状态检测、评估

设备远程故障诊断
