永磁系列电机

TBVF、STYB、TYVF系列

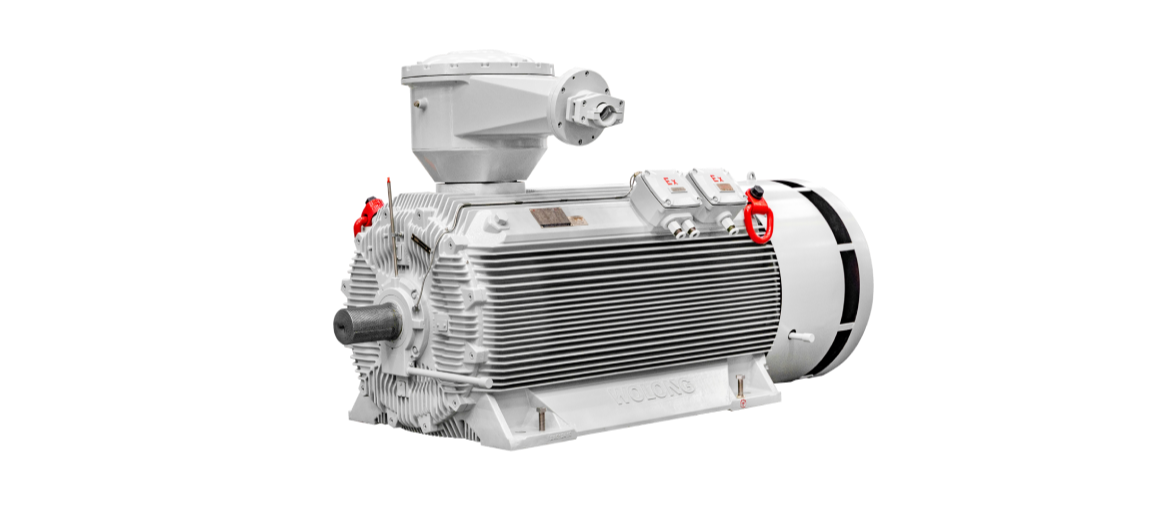

低速永磁电机

TBVF(TYVF)、STYB系列低速永磁产品是我公司为直接驱动低速负载而开发的全新一代产品，替代传统驱动系统，革命性地抛弃了减速箱、液力耦合器，直接驱动负载，结构紧凑，安装方便，极大地节约了安装空间；效率达到1级、IE5标准，综合节电率达30%以上；低频大转矩起动，起动转矩可达2.5倍，解决异步电机重载起动困难的问题；采用最大发挥永磁材料性能的设计及工艺，极大程度降低失磁、老化风险。

产品特点

  • 转矩密度大
    采用外壳水冷结构，转矩密度大
  • 振动小
    根据需求可满足≤1.5mm/s
  • 效率区间广
    25%~120%负载率下效率均在90%以上
  • 噪声低，过载能力强
    整机噪声低≤Lp85dB(A)；
    过载能力最高达到2.5倍

运行条件

  • -15℃～+40℃
    环境空气温度
  • ≤90%（当温度为25℃时）
    环境空气月平均最高相对湿度
  • ≤1KM
    海拔

产品参数

产品型号 TBVF、STYB、TYVF
机座号 H560～1250
功率（kW） 110kW～2000kW
电压（kV） 0.66～11
变频范围（Hz） 3～120
额定转速（rpm） 0～180rpm
温升 80K（B 级）
防护等级 IP55、IP56
冷却方式 C37W、IC46W
安装方式（IM） IMB3、IMB35
防爆标志 Ex db I Mb
振动（mm/s） 2.0
噪声（Lp dB(A)） 85
