永磁系列电机

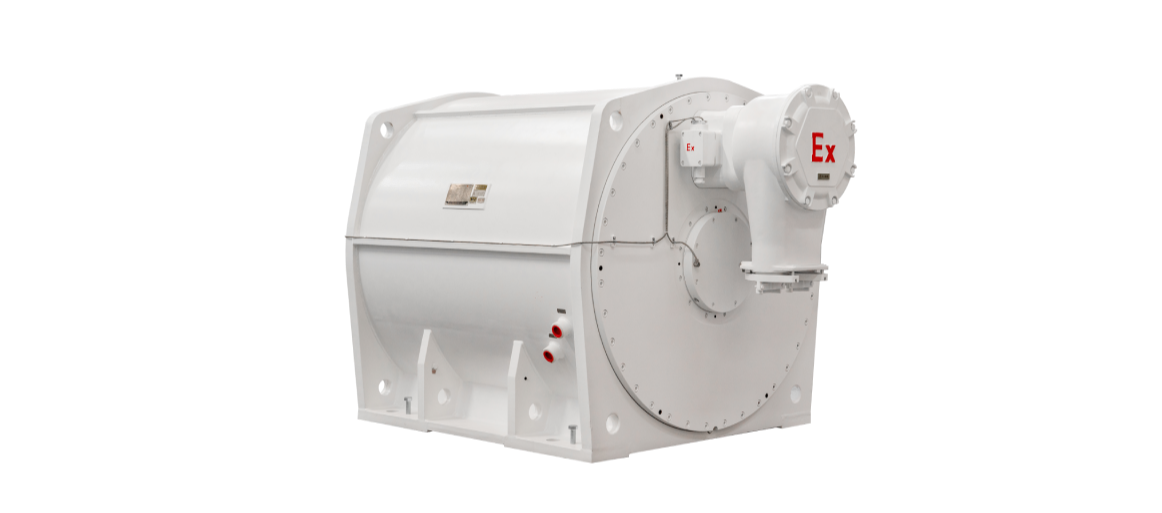

TY-D系列
筒式永磁电机
TY-D系列防爆高压永磁同步电动机（机座号355～560），是结合本公司长期稳定的防爆高压电动机设计制造经验而开发的全新产品。该系列电动机高效、节能，同功率比异步电机降低1～2个机座号；达到1级能效，高效区范围宽，25%~120%负载率下效率均在90%以上，尤其在轻载时效率更高功率因数可达0.96以上，可降低对配套变频器的容量要求；综合节电率达30%以上。适用于驱动各种泵、风机、压缩机、输送机、搅拌机、磨机、卷扬机等通用设备，石油、煤炭、化工、油气管道、矿山、冶金、电力、建材、港口等行业作原动力使用。
产品特点
-
可靠性高绝缘性能可靠，寿命长；
电机经去磁分析，可靠耐用；
可靠的轴承绝缘措施
-
性能优良振动小：根据需求可满足≤1.5mm/s；
效率高：全系列满足1级能效要求；
效率区间广： 25%~120%负载率下效率均在90%以上；
噪声低：整机噪声低≤Lp85dB(A)
运行条件
-
-15℃～+40℃环境空气温度
-
≤90%（当温度为25℃时）环境空气月平均最高相对湿度
-
≤1KM海拔
产品参数
| 产品型号 | TY-D |
| 机座号 | 355～560 |
| 功率（kW） | 280kW～2240kW |
| 电压（kV） | 3～11 |
| 变频范围（Hz） | 3～100 |
| 额定转速（rpm） | 500～3600 |
| 温升 | 80K（B 级） |
| 防护等级 | IP55、IP56 |
| 冷却方式 | IC411、IC416 |
| 安装方式（IM） | IMB3、IMB35、IMV1 |
| 防爆标志 | Ex db I Mb 、Ex db ⅡB T4 Gb、 Ex db ⅡC T4 Gb |
| 振动（mm/s） | 2.0 |
噪声（Lp dB(A)） 85
