解锁永磁直驱应用 实现节能40%+

Date | 2023.07.11

近日,由卧龙电驱提供的低速大扭矩永磁直驱变频控制系统在桂林南方水泥选粉机上调试成功,经现场测试,在最高生产速度为500吨/小时的情况下,相比原异步电机+减速机方案可达到节电率40%以上,节省占地面积50%以上。此外,通过减少设计冗余,该低速永磁直驱方案也同时减少了故障点,从而让系统运行更可靠,维护更便利




项目方案

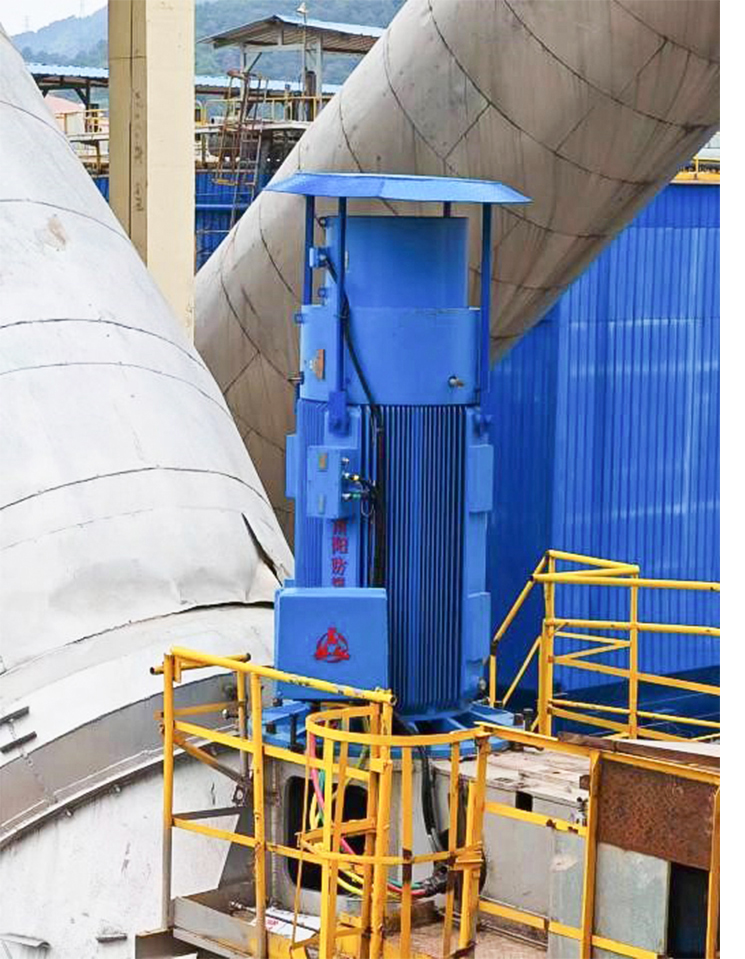

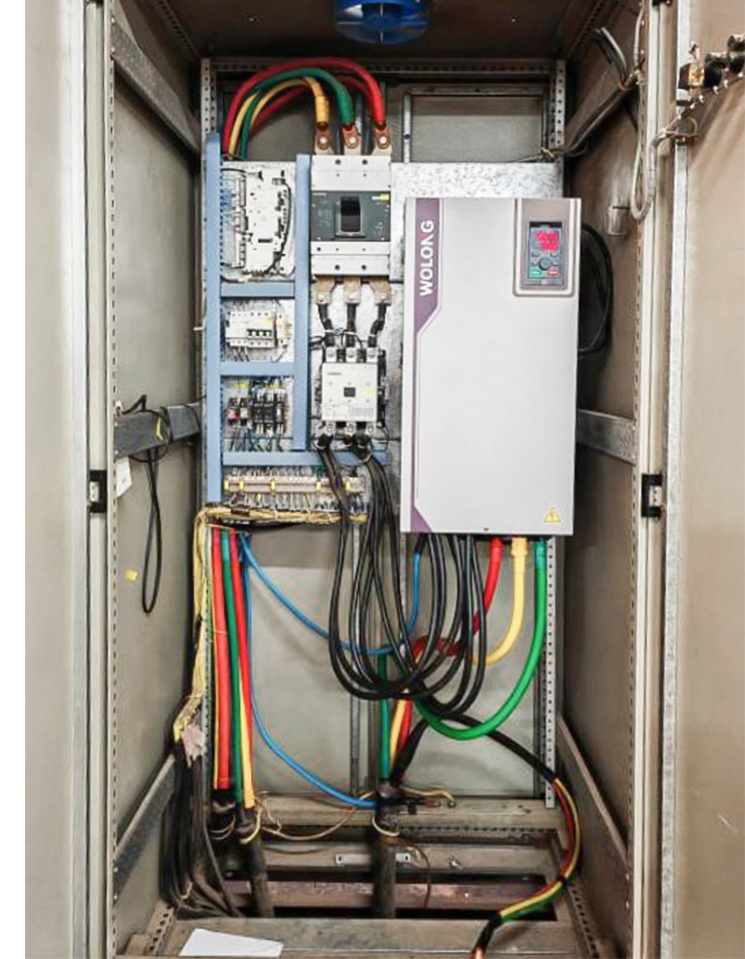

Ÿ变频永磁三相同步直驱电机                                            ŸWD100系列变频器(标配内置电抗器)

   型号:TYBPL-450-40W                                                 型号:WD100-T3-132G/160P-L

图1-a.jpg                             图1-b.jpg




卧龙低速永磁直驱系统解决方案适用于矿山、煤炭、船舶、冶金、化工、建材、电力、油田等领域;除选粉机外,方案可广泛应用在皮带输送机、刮板输送机、磨机、搅拌机、提升机或其他需要低速运转的机械设备上。具有以下技术优势

一、安全可靠

1.直驱无减速系统,运行更平稳,可靠性更高

2.变频起动无冲击,在带式输送机场合中可解决动态张力波对输送带和设备的危害

3.可控性好,解决长距离、大运量输送机的多驱动功率平衡问题

4.系统匹配电抗器和滤波装置,避免对电网污染和其他设备的干扰

二、高效节能

1.永磁电机0~120%额定负载范围内高效率区

2.直驱中间损耗近似为0,传动效率近似100%

三、智能控制

1.可实现重载平稳启动,具备低速验带功能,实现多驱动功率平衡

2.可实现输送机的S曲线启动、停车,可根据工况调整运行速度

3.解决下运工况的制动及紧急停车问题并实现电能反馈

四、安全可靠

无减速系统及附属的液压系统和冷却系统,维护难度低、工作量小、成本低
