卧龙推出大型工业风扇解决方案

Date | 2022.08.29

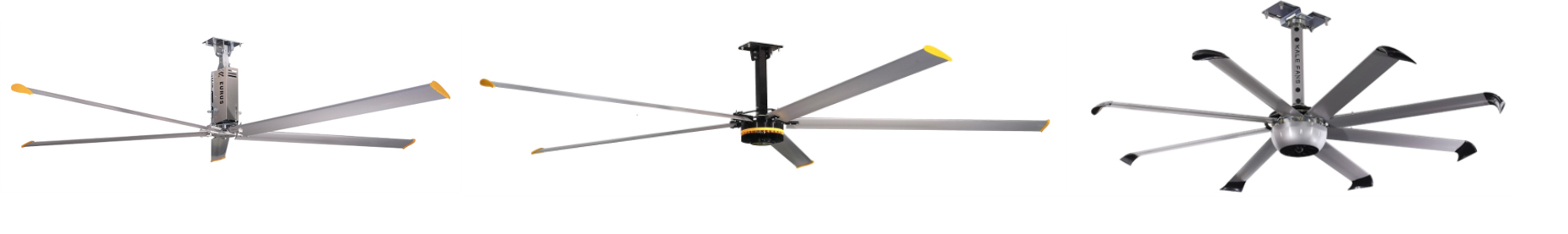

大型工业风扇又称为HVLS风扇(High-Volume Low-Speed大风量,低风速)、大型节能风扇或大型工业吊扇, 一般是指应用于工业厂房、仓库、机场、火车站、商超会场等较大空间,能够显著改善空气流通条件且具备较低能耗特点的风扇,这种风扇主要包括驱动总成、扇叶组件以及控制系统等模块。



大型工业吊扇大多为异步电机配减速机,通过通用变频器驱动,在应用现场配置电气柜,现场通过手工启停并调速。

电机现状:

异步电机减速机一体机;异步电机通过减速机带动风叶运转

Ÿ电机尺寸大,重量重

Ÿ效率低,噪音大,寿命短

Ÿ减速机需要定期维护

变频器现状:

通用型变频器;变频器集成在控制柜中,一般采用VF控制

Ÿ控制算法简单,控制性能差,低速易振荡

Ÿ变频器和电机采自不同渠道匹配性差

应用现状:

Ÿ无法根据实际温度情况调节转速实现系统节能

Ÿ无法远程控制



卧龙解决方案

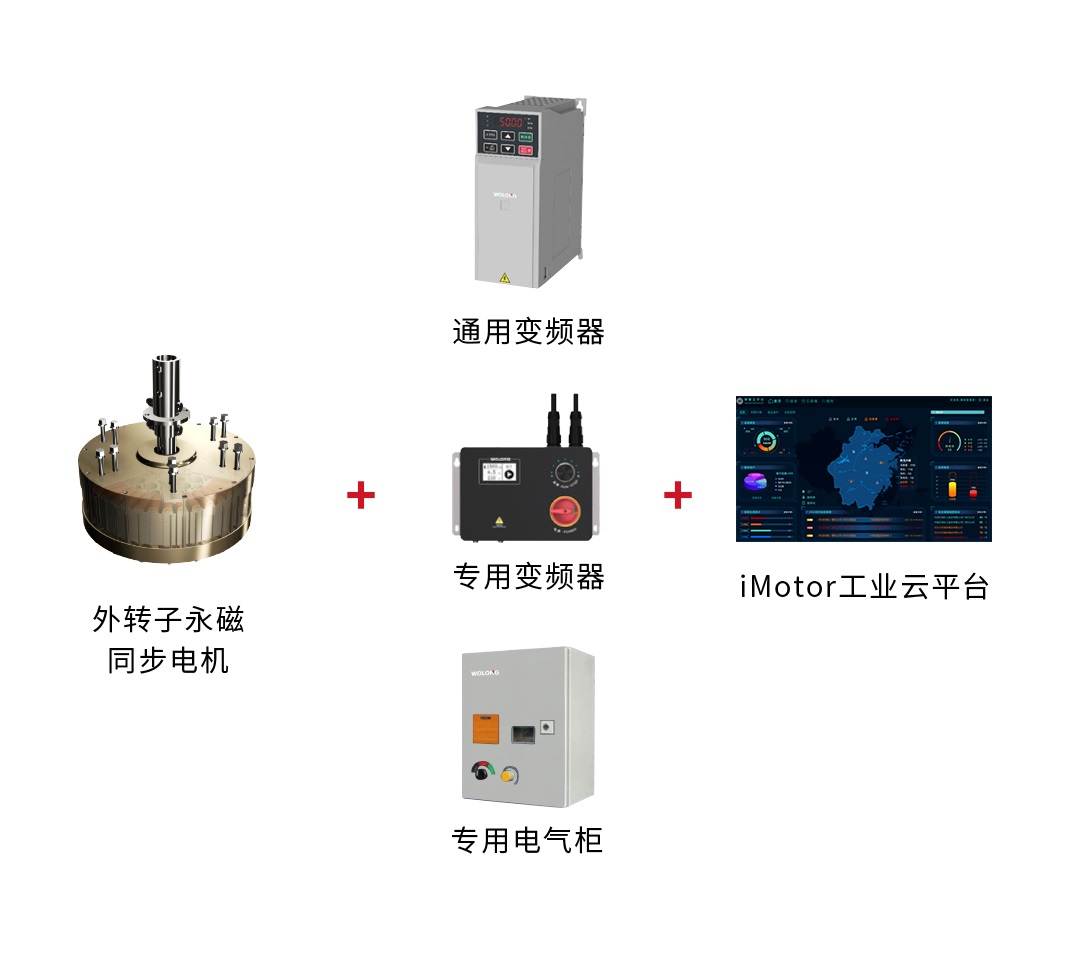

采用卧龙为大型工业风机定制开发的外转子永磁同步电机+多种驱动形态产品通用变频器(内置低转速永磁同步电机专用控制算法)专用变频器变频柜+iMotor舜云工业互联网平台。用户仅需安装扇叶即可实现完整的大型工业风扇。


方案优势

更高效:采用先进的永磁直驱技术,无减速箱的摩擦损耗,提高传动效率。

更静音:采用IFM1系列外转子永磁电机直驱,噪音小于42dB(A),较传统方案降噪达8dB(A)以上

更精巧:外转子永磁同步电机方案,直驱设计,结构精巧,解决客户安装空间狭小问题。

更节能:充分利用外转子永磁技术优势,高效率电机设计和卧龙高性能变频器匹配优化,系统节电率较传统方式超20%。

免维护:双轴承转动完全密封,外壳防护等级IP54,无减速器,无需定期维护。



亮点1:外转子永磁同步电机

Ÿ效率高:充分利用外转子永磁技术优势,高效率电机直驱设计,系统效率更高

Ÿ扭矩大:采用高极数,低芯损设计,在低速环境下提供更大扭矩

Ÿ噪音低:空载额定转速噪音小于42db

Ÿ使用寿命长:产品使用寿命长达15年以上

Ÿ维护成本低:无需定期维护

亮点2:变频器与电机完美匹配

WD100高性能变频器和IFM1系列控制实现完美匹配,具有以下优势:

Ÿ电机参数内置,无需自学习

Ÿ采用先进的矢量控制算法,转矩脉动低

Ÿ变频器体积小,易于组柜

Ÿ实现动力和驱动集成采购,一站式购买,一站式服务

亮点3:强大的工业互联网平台

通过WD100高性能变频器增加物联网卡,可以使系统接入iMotor工业云平台,实现远程控制电机参数内置,无需自学习

Ÿ实时监控场所内所有风扇运行情况

Ÿ对所有风扇进行远程启停,远程调速

Ÿ记录风扇运行历史数据,进行节能优化

Ÿ及时发现故障,远程故障诊断
