携手低碳 | 卧龙推出冷却塔应用驱控节能方案

Date | 2022.07.08

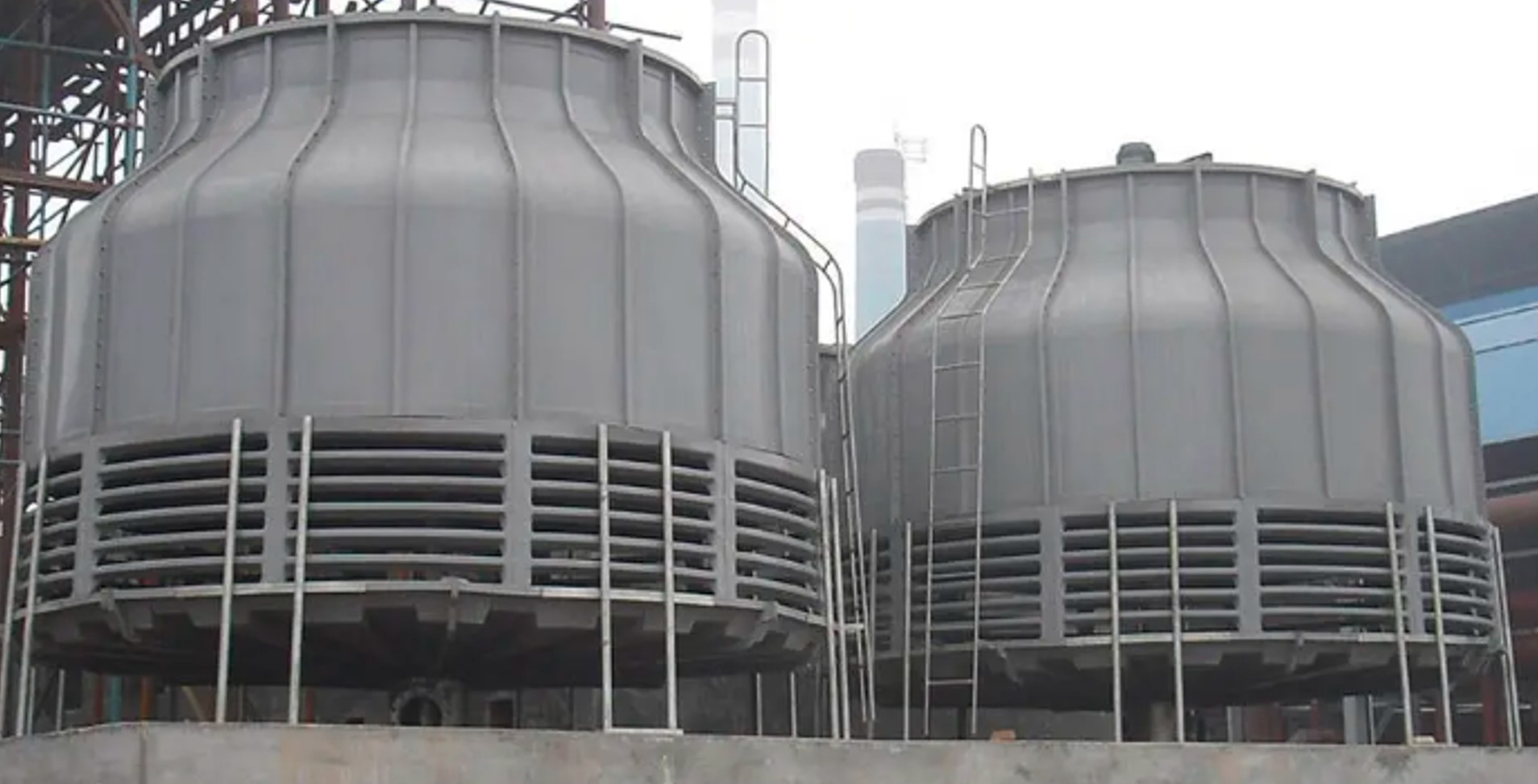

冷却塔作为一种有效的冷却设备,在工农业生产中被广泛使用。随着电机技术,电力电子技术和信息技术的发展,人们对电机效率,系统效率、自动控制、过程监控的要求也逐渐提高。

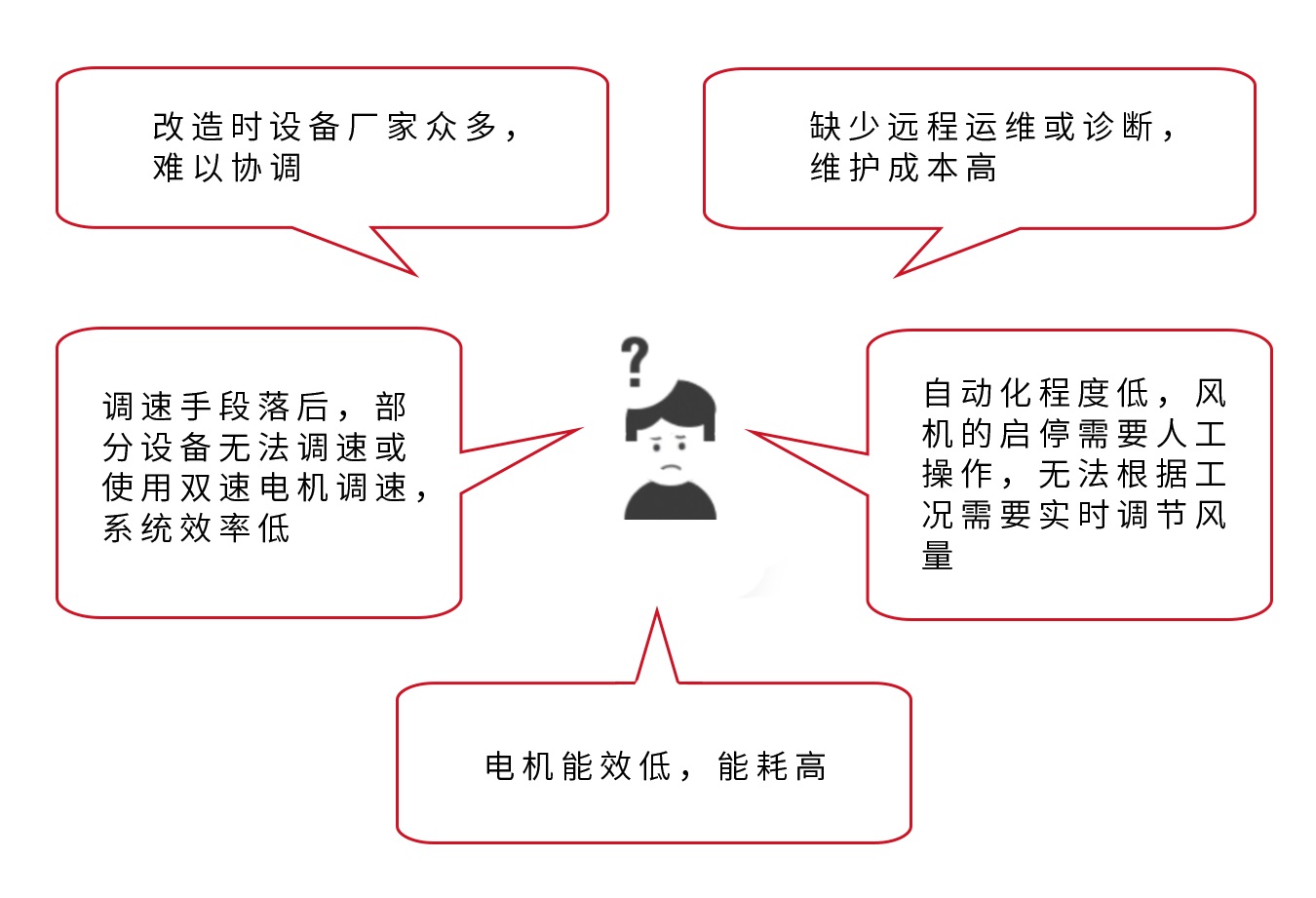

然而,在实际运行过程中,也会面临一些问题……



某天然气冷却塔改造案例

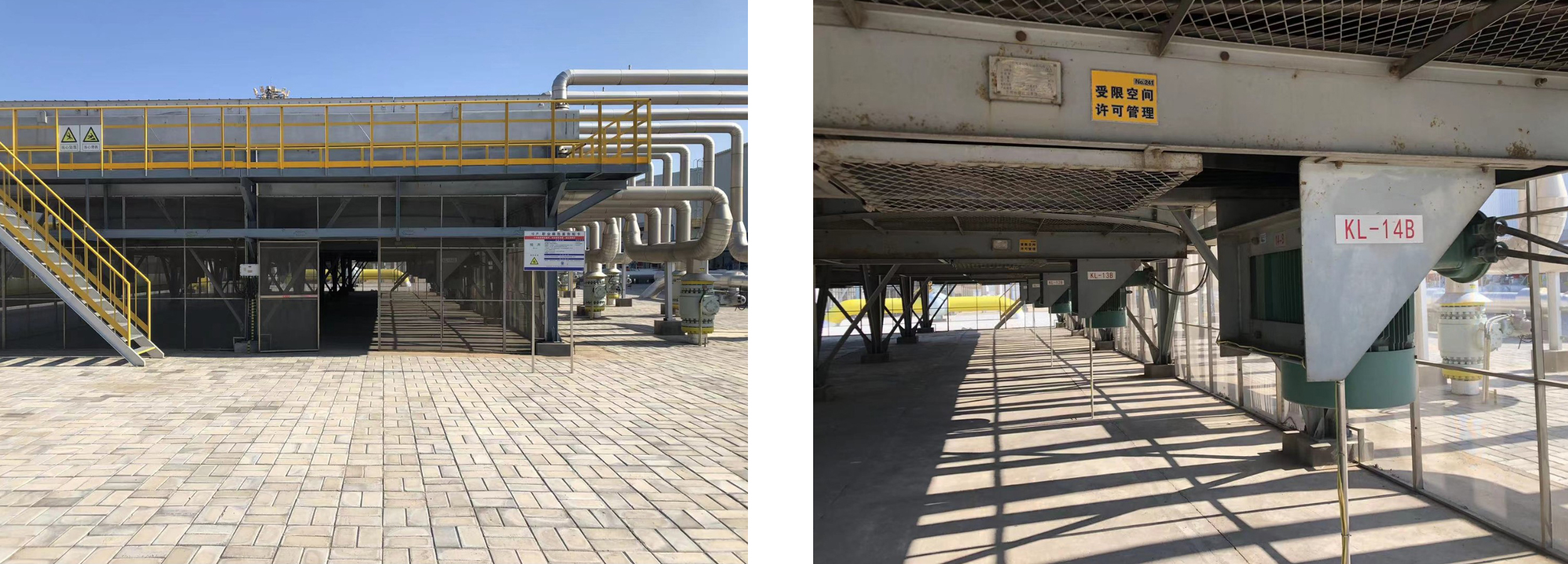

国家管网某压气站是本地天然气供气管路的始端,压缩气体的热量需要使用冷凝器冷却,再通过风机进行散热。目前电气方案存在的缺点是:

1. 电机为变极电机,调速范围窄,只有两档调速

2. 电机启动电流大,功率因数低

3. 使用接触器进行电路的切换,不利于提高系统的自动化程度



解决方案

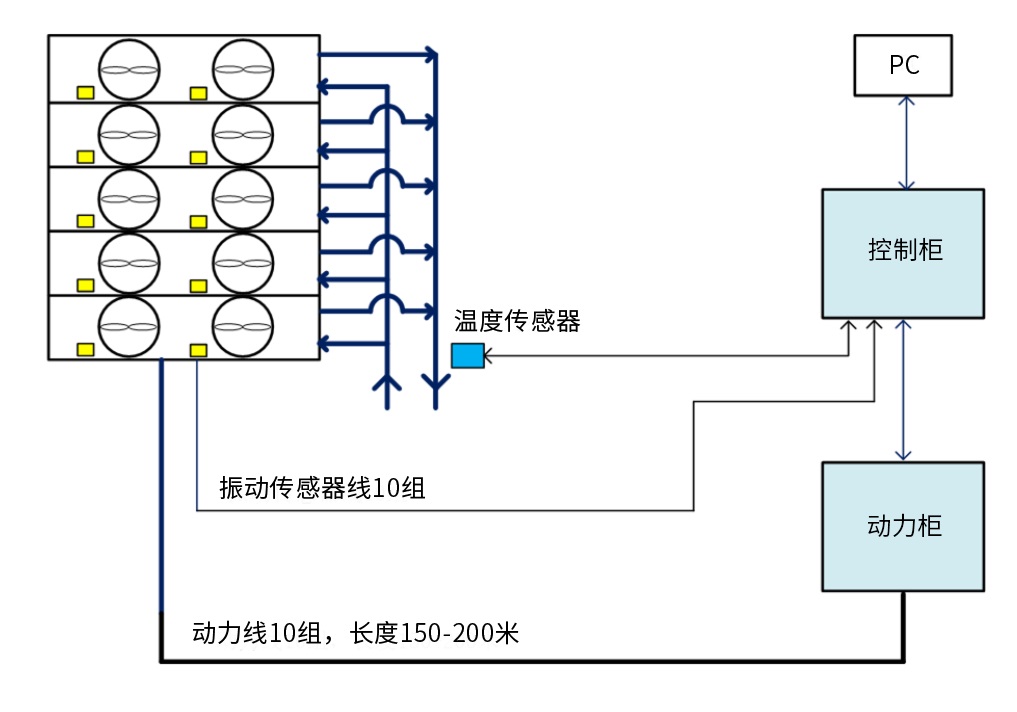

为了进行节能改造,压气站要求采用一拖一方案,一台防爆变频电机配一台变频控制,采集现场相关的设备信号,通过PLC控制方式集成到上位机上,再通过上位机对设备进行相应的操作控制。

卧龙立即提出“防爆变频电机+变频器”小型系统集成方案,同时,为提高系统可靠性,避免控制设备受到动力设备的干扰,本系统采用两柜方案,一为动力柜,一为控制柜。动力柜内布置变频器、输入电抗器、输出滤波器、断路器、加热装置,控制柜内布置PLC、HMI、继电器、通信元件、加热装置等。



在完成防爆变频电机、变频器、控制系统的整体项目施工、安装和调试后,实现:

1. 系统的自动化控制运行

2. 电机调速范围宽,电机启动电流小,节能效果明显

3. 电气柜增加HMI触屏,实现了状态监控,便于人机交互

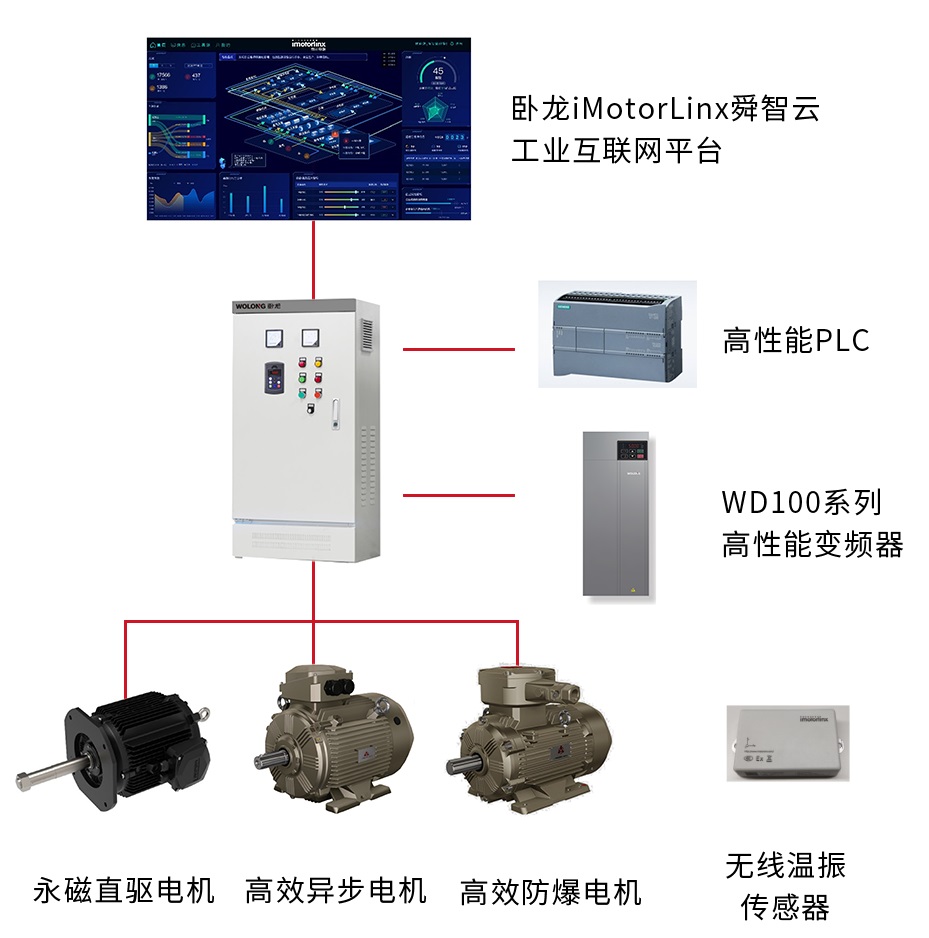

卧龙冷却塔节能方案



1. 面向不同场景提供永磁直驱,IE4/IE5高效异步电机,防爆电机等多种电机方案

2. 采用卧龙ECC变频控制柜,以PLC为核心自动控制系统,采集温度反馈信号,使用PID功能,实现温度自动控制;通过高性能变频器驱动电机,调节电机转速,同时对电机提供过载,过压,欠压,短路等多种保护

3. 可选配无线温振传感器和工业以太网组件,将系统连接至卧龙iMotorLinx舜智云工业互联网平台,实现系统远程控制

4. 提供工程总包,交钥匙服务。整体设计、施工、安装、调试一条龙
