电动船舶驱动系统

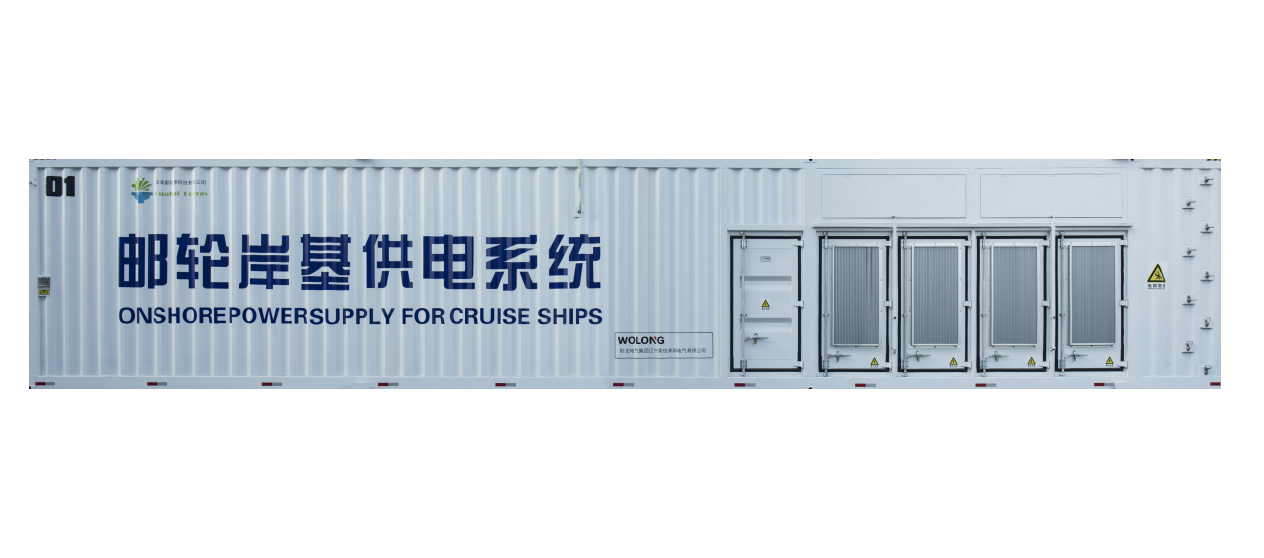

特种电源-岸电电源系统方案

岸基变频电源产品是一种安装于港口码头前沿,对近岸船舶提供适合其内部电制的辅助或工作用电的特种变频电源。可将电网提供的高、低压工频市电转换为船舶用电所需的440V、6.6kV、11kV或其它电压等级的50Hz/60Hz专用电,并可按需提供计量、监控等配套装置。船舶靠港停泊期间停止使用船舶发电系统,通过船舶岸基供电系统供电,从而减少燃油船舶靠泊期间NOX、SOX、PM10等有害物质排放,实现了节能减排,响应了国际社会要求发展绿色经济和低碳经济的需求。

产品特点

  • 低压变频电源
    采用两电平或三电平拓扑结构,额定输出电压为400V、690V、1140V
  • 高压变频电源
    采用多电平单元级联拓扑结构,额定输出电压为6kV、10kV
  • 直流岸电电源
    适用大功率电驱船舶直流充电
  • 无缝切换
    可实现在与船舶电源连接、退出及转换过程中船舶不断电,具有逆功率处理功能
  • 定制型产品
    可实现风冷、水冷;可实现集装箱式、室内柜式、车载可移动式

运行条件

  • -10℃~+40℃
    环境空气温度
  • ≤98%(有极强盐雾及海洋性气候)
    环境空气月平均最高相对湿度
  • ≤1000M
    海拔

规格参数

设备型号: RHVC5000系列
额定容量: 80kVA~20MVA
输入电压: 400V/6kV/10kV
输入频率: 50Hz
输出电压: 440V/6.6kV/11kV
输出频率: 60Hz
