SVG无功补偿装置

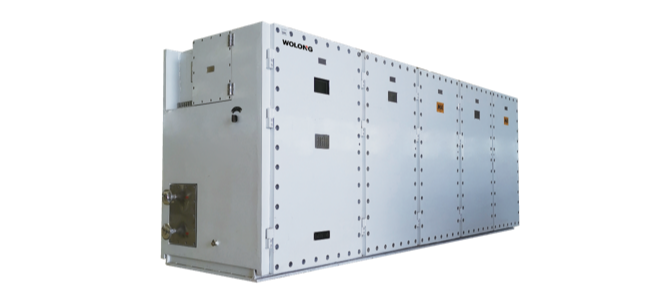

用隔爆兼本质安全型(链式)静止无功发生器

该产品利用可关断大功率电力电子器件(IGBT)组成自换相桥式电路,经过电抗器并联在电网上,适当的调节桥式电路交流侧输出电压的幅值和相位,发出感性或者容性无功;该产品作为有源型补偿装置,可以起到提高功率因数,滤除谐波,稳定电网端电压的电能质量综合治理的功用。适用于煤矿(有甲烷与煤尘爆炸性气体的环境中)

产品特点

  • 技术特征
    响应速度快、调节范围广、占地面积小、损耗低
  • 补偿方式
    可发出感性或容性补偿无功,具备有源滤波能力可对谐波电流进行跟踪治理,可支撑电网电压
  • 散热方式
    可采用风冷、水冷
  • 拓扑结构
    星接或角接

运行条件

  • -15℃~+40℃
    环境空气温度
  • ≤90%(当温度为25℃时)
    环境空气月平均最高相对湿度
  • ≤1KM
    海拔

规格参数

额定电压: 0.66kV/1.14kV/3.3kV/6kV/10kV
额定容量: ±300kVar/500kVar/600kVar/1800kVar/1800kVar2500kVar/3200kVar/5000kVar
隔爆形式: 隔爆兼本质安全型
防爆标志: Exd【ib】I
防护等级: IP54
冷却方式: 风冷、水冷
系统组成: 启动系统、功率系统、控制系统、散热系统
